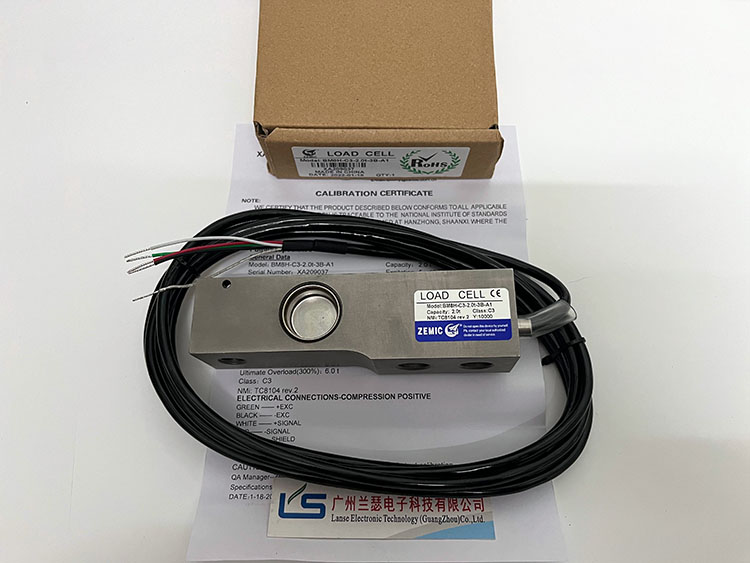

| BM8H-C3稱重傳感器,美國ZEMIC BM8H-C3稱重傳感器 |
| 發布人：稱重傳感器 發布時間：2013/7/16 10:52:18 點擊量：2371 |
 |
BM8H-C3傳感器相關知識：
BM8H-C3稱重傳感器雖然有一定的過載能力，但在稱重系統安裝過程中，仍應防止傳感器的超載。BM8H-C3傳感器要注意的是，即使是短時間的超載，也可能會造成傳感器永久損壞。ZEMIC BM8H-C3傳感器在安裝過程中，若確有必要，可先用一個和傳感器等高度的墊塊代替傳感器，到最后，再把傳感器換上。
BM8H-C3稱重傳感器主要描述：
▲合金鋼材料，鍍鎳，單剪梁結構，膠密，壓向承載（H8H）。
▲不銹鋼材料，單剪梁結構，密封焊接，壓向承載.(BM8H)
▲H8H防護等級IP67
▲BM8H防護等級IP68
▲適用于地磅、汽檢線、皮帶秤、料斗秤及各類電子稱重設備。
ZEMIC BM8H-C3稱重傳感器推薦選擇型號：
|
xxkg
|
C3
|
H8H-C3-xxkg-xB
|
|
xxt
|
C3
|
H8H-C3-xxt-xB
|
|
500lb
|
C3
|
H8H-C3-500-xYB
|
|
xxklb
|
C3
|
H8H-C3-xxk-xYB
|
|
xxkg
|
C3/A5M/B10S/B10M
|
BM8H-xx-xxkg-xB
|
|
xxt
|
C3/A5M/B10S/B10M
|
BM8H-xx-xxt-xB
|
|
xxlb
|
A5M/B10S/B10M
|
BM8H-xx-xx-xB
|
|
xxklb
|
A5M/B10S/B10M
|
BM8H-xx-xxk-xB
|
|
xxkg
|
C3/A5M/B10S/B10M
|
BM8H-xx-xxkg-xB-A1
|
|
xxt
|
C3/A5M/B10S/B10M
|
BM8H-xx-xxt-xB-A1
|
|
xxlb
|
A5M/B10S/B10M
|
BM8H-xx-xx-xB-A1
|
|
xxklb
|
A5M/B10S/B10M
|
BM8H-xx-xxk-xB-A1
|
|
500kg-5t通過OIML C3級認證（BM8H）
1klb-10klb(500kg-5t)通過NTEP A5M/B10S/B10M級認證。
“A1”表示電流輸出，阻抗1000Ω
|
美國ZEMIC BM8H-C3傳感器技術參數：
|
額定載荷
|
t
|
0.25/0.5/1/2/2.5/3/5
|
|
klb
|
0.5/1/2.5/4/5/10
|
|
精度
|
|
C2
|
C3
|
C4
|
A5M
|
B10M
|
|
認證
|
|
|
OIML R60 C3
|
|
|
|
|
最大檢定分度數
|
n max
|
2000
|
3000
|
4000
|
III 5000多只
|
III 10000多只
|
|
最小檢定分度值
|
v min
|
Emax/5000
|
Emax/10000
|
Emax/14000
|
Emax/15000
|
Emax/10000
|
|
綜合誤差
|
(%FS)
|
≤±0.030
|
≤±0.020
|
≤±0.018
|
≤±0.026
|
≤±0.050
|
|
蠕變
|
(%FS/30min)
|
≤±0.024
|
≤±0.016
|
≤±0.012
|
≤±0.017
|
≤±0.040
|
|
溫度對輸出靈敏度的影響
|
(%FS/10℃)
|
≤±0.017
|
≤±0.011
|
≤±0.009
|
≤±0.013
|
≤±0.040
|
|
溫度對零點輸出的影響
|
(%FS/10℃)
|
≤±0.023
|
≤±0.015
|
≤±0.010
|
≤±0.014
|
≤±0.020
|
|
輸出靈敏度
|
(mv/v)
|
2.0±0.002/ 2.0±0.004(H8H)
|
|
輸入阻抗
|
(Ω)
|
1000±10
|
350±3.5
|
|
輸出阻抗
|
(Ω)
|
1000±10
|
351±2.0
|
|
絕緣阻抗
|
(MΩ)
|
≥5000(50VDC)
|
|
零點輸出
|
(%FS)
|
≤±1.0
|
|
溫度補償范圍
|
(℃)
|
-10～+40
|
|
允許使用溫度范圍
|
(℃)
|
-35～+70
|
|
推薦激勵電壓
|
(V)
|
5～12(DC)
|
|
最大激勵電壓
|
(V)
|
18(DC)
|
|
安全過載范圍
|
(%FS)
|
150
|
|
極限過載范圍
|
(%FS)
|
300
|
|
ATEX等級（可選）
|
|
II 1G Ex ia II 1C T4
|
II 1D Ex iaD20 T73℃
|
II 3G Ex nL II C T4
|
|
注：H8H精度為C3,無OIML/NTEP/PTB/ATEX/FM/ExNEPSI認證，無2.5/3t量程，輸入阻抗為350±3.5，輸出阻抗為351±2.0
|
BM8H-C3稱重傳感器所有型號：
BM8H-C3-250kg-3B
BM8H-C3-500kg-3B
BM8H-C3-1t-3B
BM8H-C3-2t-6B
BM8H-C3-2.5t-6B
BM8H-C3-3t-6B
BM8H-C3-5t-6B
BM8H-C3尺寸圖：
|
|
|
|
|
|
|
|
