load cell_稱重傳感器
load cell_稱重傳感器實際上是一種將質量信號轉變為可測量的電信號輸出的裝置。用傳感器應先要考慮傳感器所處的實際工
作環境，這點對正確選用稱重傳感器至關重要，它關系到傳感器能否正常工作以及它的安全和使用壽命，乃至整個衡器的可靠
性和安全性。
電話：15322063181 QQ:1745513274
網址：http://m.bib01.com
稱重傳感器（Load Cell）之特性
稱重傳感器的特性是指傳感器的輸入量和輸出量之間的對應關系。通常把傳感器的特性分為兩種：靜態特性和動態特性。靜態
特性是指輸入不隨時間而變化的特性，它表示傳感器在被測量各個值處于穩定狀態下輸入輸出的關系動態特性是指輸入隨時間
而變化的特性，它表示傳感器對隨時間變化的輸入量的響應特性。
一般來說，傳感器的輸入和輸出關系可用微分方程來描述。理論上，將微分方程中的一階及以上的微分項取為零時，即可得到
靜態特性。因此傳感器的靜特性是其動特性的一個特例。
傳感器除了描述輸入與輸出量之間的關系特性外，還有與使用條件、使用環境、使用要求等有關的特性。
一、 傳感器的靜態特性
傳感器的輸入- 輸出關系：輸入—傳感器—輸出
傳感器靜態特性的主要指標有：線性度、靈敏度、重復性（穩定性）、遲滯性、分辨率、漂移等。
1、線性度（非線性度Nonlinearity）
指傳感器輸出量與輸入量之間的實際關系曲線偏離擬合直線的程度。定義為在全量程范圍內實際特性曲線與擬合直線之間的最
大偏差值與滿量程輸出值之比。
2、遲滯特性
表明檢測系統在正向(輸入量增大)和反向(輸入量減小)行程期間（循環負載），輸入-輸出特性曲線不一致的程度。
3、重復性(Nonrepeatability)
重復性是指傳感器在檢測同一物理量時每次測量的不一致程度，也叫穩定性，一般取多次連續測量同一輸入值得最大隨機誤
差。
4、蠕變性(Creep)
蠕變指的是材料在恒載下（外界載荷不變）的情況下，變形程度隨時間增加的現象，表現在傳感器上即其輸出的變化百分比。
5、 靈敏度(Sensitivity)
對于線性傳感器，其靈名度就是它的靜態特性直線的斜率
6、分辨率(Resolution)
分辨率是指傳感器可感受到的被測量的最小變化的能力，是值引起示值改變的最小測量值，應與靈敏度系數分開
7、漂移(Drift)
傳感器的漂移是指在外界的干擾下，輸出量發生與輸入量無關的、不需要的變化。漂移包括零點漂移和靈敏度漂移等。
二、傳感器的動態特性
1、材料本身特性
2、被測量的形式
規律性的： (1）周期性的：正弦周期輸入、復雜周期輸入；2）非周期性的：階躍輸入、線性輸入、其他瞬變輸入；3）隨機性
的：

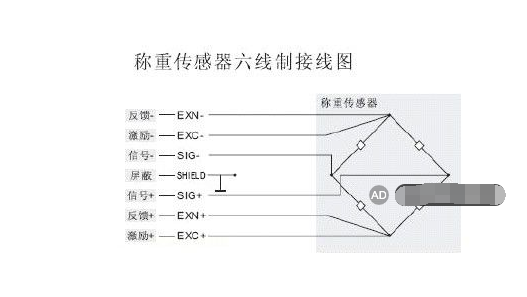

稱重傳感器接線如圖：根據接線圖，依次接反饋、激磁、
接線方法
稱重傳感器的出線方式有4線和6線兩種，模塊或稱重變送器的接線也有4線和6線兩種，要接4線還是6線首先要看你的硬件要求
是怎樣的，原則是：傳感器能接6線的不接4線，必須接4線的就要進行短接。
一般的稱重傳感器都是六線制的，當接成四線制時，電源線（EXC-，EXC+）與反饋線（SEN-，SEN+）就分別短接了SEN+和
SEN-是補償線路電阻用的。SEN+和EXC+是通路的，SEN-和EXC-是通路的。
EXC+和EXC-是給稱重傳感器供電的，但是7a686964616fe4b893e5b19e31333337616561由于稱重模塊和傳感器之間的線路損耗，實際上傳感器接收到的電壓會小于供電電
壓。每個稱重傳感器都有一個mV/V的特性，它輸出的mV信號與接收到的電壓密切相關，SENS+和SENS-實際上是稱重傳感器
內的一個高阻抗回路，可以將稱重模塊實際接收到的電壓反饋給稱重模塊。假設EXC+和EXC-為10V,線路損耗，傳感器
2mV/V，實際上傳感器輸出最大信號為（）*2=19mV，而不是20mV。此時稱重傳感器內部就會把19mV作為最大量程，前提
是傳感器必須通過反饋回路把實際電壓反饋給稱重模塊。在稱重傳感器上將EXC+與 SENS+短接，EXC-與SENS-短接，僅限于
傳感器與稱重模塊距離較近，電壓損耗非常小的場合，否則測量存在誤差。
