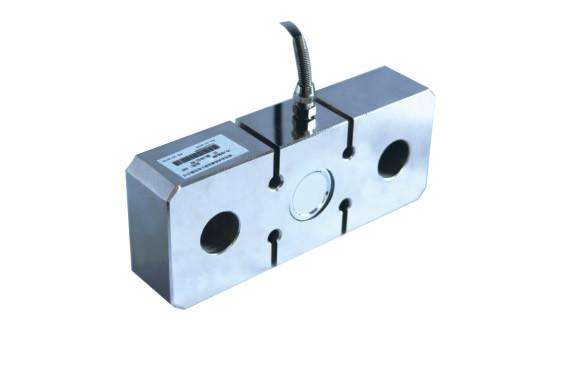

美國Suncells拉式稱重傳感器安裝方法及注意事項
這類傳感器一般量程從較小，通常在機械秤改造和電子皮帶秤中使用的較多，小容量料斗秤也可應用。由于拉式傳感器的安裝
調整不便，因此不象壓式稱重傳感器那樣得到廣泛應用。如果秤體是由兩個以上的拉式稱重傳感器懸吊時, 要特別提防其中一
個未受力而另一個受力太大超出額定負荷而損壞, 因此要求進出料處在秤體的中心。另外秤體結構的剛性要好，以防因震動等
原因而影響稱重準確度。
美國Suncells拉式壓式和拉式稱重傳感器的安裝方法
應變式稱重傳感器從受力方式可分為壓式和拉式類, 由于不同的受力方式具有不同的工作條件和技術要求, 因此就有不同的安
裝方法和規定。本文介紹了這兩種稱重傳感器的安裝方法。
美國Suncells拉式壓式拉式稱重傳感器安裝方法
傳感器這種形式的傳感器有圖1所示的二種不同的安裝形式。(a)為滾珠式底座傳感器的安裝形式, 安裝時將它放置在帶有凹形
缺口的底板上。其優點是：
當秤體或其它設備因溫度影響而伸縮, 使其偏離受力中心線時，可作水平方向的位移定位,其位移量在±5mm以內。
因此可在任何情況下使傳感器接受垂直力, 保證稱量準確度。(b)為固定式底座傳感器的安裝形式, 安裝時將傳感器放置在三顆
固定檔柱內。因此要求使用在溫度變化范圍不大的場合, 其優點是能提高秤體的穩定性, 而且安裝調試方便。在稱重傳感器安
裝時還應注意
1，壓頭應由20mm厚的鉻鋼制成, 壓頭的底面應加工成圓弧，其半徑應為傳感器圓頂半徑的3倍以上,并應進行熱處理以增加壓
頭的硬度。固定板應用45號鋼制成, 其厚度不得小于20mm,安裝時的水平度不應超出±0.5°。
2，滾珠等移動部件應保持滑動自如，不應有卡死、銹蝕等現象。
3，為防止大電流流經傳感器, 應在傳感器之間加裝短路片，以防偶然的大電流流過而將其燒壞。即使如此, 在需要進行大從焊
接時最好還是將壓式傳感器卸下, 待幾作結束后再將稱重傳感器安裝好。
石英傳感器治超非現場執法系統最佳設計方案
石英晶體諧振式壓力傳感器，這種傳感器所采用的諧振器是用厚度切變振動模式AT切型石英晶體制作的。諧振器可制成包括圓
片形振子和受力機構的整體式或分離式結構。振子有扁平形、平凸形和雙凸形三種，受力機構為環繞圓片的環形或圓筒形。圖2
是振子和圓筒為整體式結構的諧振器的結構圖。振子和圓筒由一整塊石英晶體加工而成，諧振器的空腔被抽成真空，振動兩側
上各有一對電極。圓筒和端蓋嚴格密封。
